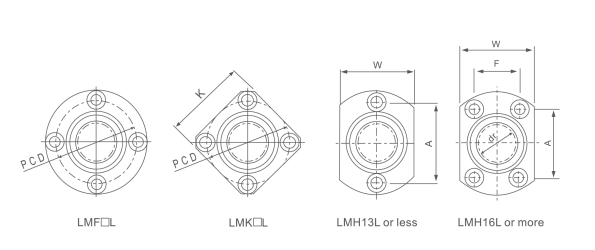

LMKL/LMFL/LMHL

Home / CATALOGUES  / Linear Bush Series

Product List

d:  D: B:
Advanced Search
  • Object
  • 2D drawing
LMKL/LMFL/LMHL
LMKL/LMFL/LMHL
  • LMKL/LMFL/LMHL
  • LMKL/LMFL/LMHL
Download
Contact Us

LMKL/LMFL/LMHL

>>
<<
SelectInquiryPart NumberBall CircuitMain dimensions and Tolerance Eccentricity (max， μm) Radial Clearance（max）μmBasic Load RatingWeight
Seal TypeSeal TypeSeal Typedr (mm)Tolerance (μm)D (mm)Tolerance (μm) L ±0.3 (mm)D1（mm）H（mm）PCD（mm）K（mm）W（mm）A（mm）F（mm）d1xd2xh（mm）Dynamic (N) Static (N)
LMF6LUU LMK6LUU LMH6LUU 4 6 0/-10​ 12 0/-13 35 28 5 20 22 18 20 - 3.5×6×3.1 15 -3 323 529 31
LMF8LUU LMK8LUU LMH8LUU 4 8 0/-10​ 15 0/-13 45 32 5 24 25 21 24 - 3.5×6×3.1 15 -3 431 784 51
LMF10LUU LMK10LUU LMH10LUU 4 10 0/-10​ 19 0/-16 55 40 6 29 30 25 29 - 4.5×7.5×4.1 15 -4 588 1100 84.5
LMF12LUU LMK12LUU LMH12LUU 4 12 0/-10​ 21 0/-16 57 42 6 32 32 27 32 - 4.5×7.5×4.1 15 -4 813 1570 91
LMF13LUU LMK13LUU LMH13LUU 4 13 0/-10​ 23 0/-16 61 61 6 33 34 29 33 - 4.5×7.5×4.1 15 -4 813 1570 130
LMF16LUU LMK16LUU LMH16LUU 5 16 0/-10​ 28 0/-16 70 70 6 38 37 34 31 22 4.5×7.5×4.1 15 -6 1230 2350 189
LMF20LUU LMK20LUU LMH20LUU 5 20 0/-12​ 32 0/-19 80 80 8 43 42 38 36 24 5.5×9×5.1 20 -6 1400 2740 237
LMF25LUU LMK25LUU LMH25LUU 6 25 0/-12​ 40 0/-19 112 62 8 51 50 46 40 32 5.5×9×5.1 20 -6 1560 3140 471.5
LMF30LUU LMK30LUU LMH30LUU 6 30 0/-12​ 45 0/-19 123 123 10 60 58 51 49 35 6.6×11×6.1 20 -8 2490 5490 618
LMF35LUU LMK35LUU 6 35 0/-15​ 52 0/-22 135 135 10 67 64 - - - 6.6×11×6.1 25 -8 2650 6270 903
LMF40LUU LMK40LUU 6 40 0/-15​ 60 0/-22 151 96 13 78 75 - - - 9×14×8.1 25 -10 3430 8040 1456.5
LMF50LUU LMK50LUU 6 50 0/-15​ 80 0/-22 192 192 13 98 92 - - - 9×14×8.1 25 -13 6080 15900 3397.5
LMF60LUU LMK60LUU 6 60 0/-20 90 0/-25 209 134 18 112 106 - - - 11×17×11.1 25 -13 7550 20000 4043.5
>>
<<
